Características y aplicaciones

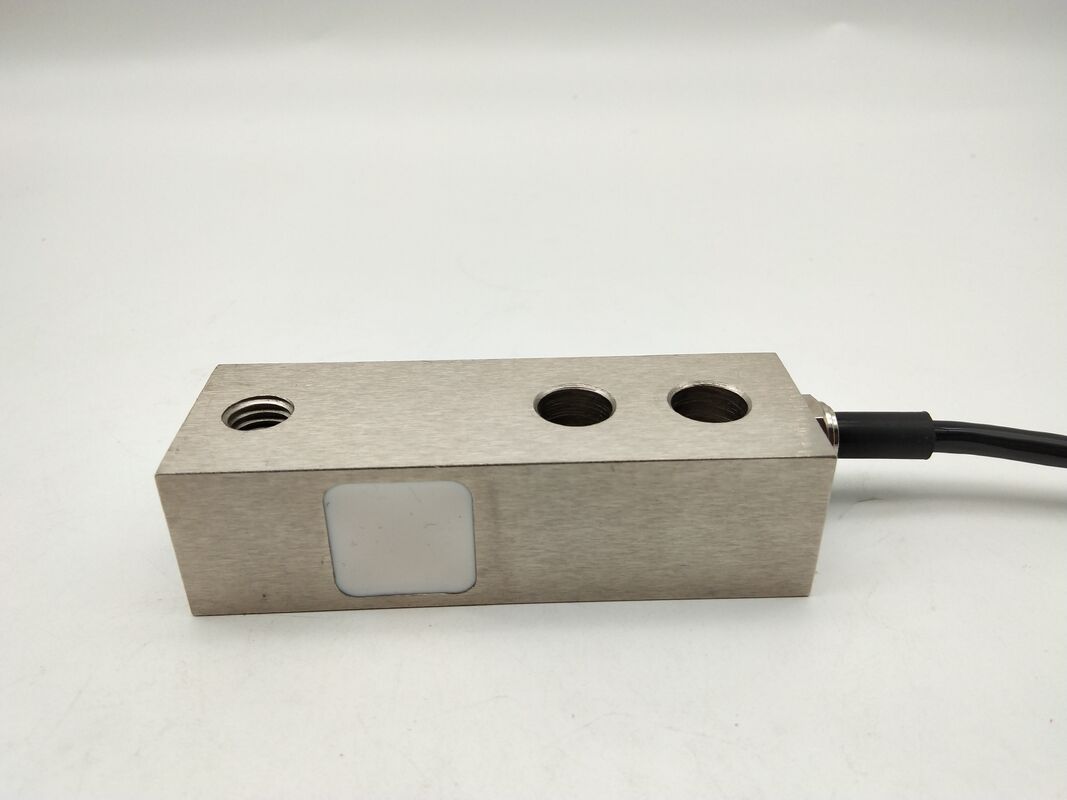

La WL-124 es una celda de carga de viga de corte fabricada con acero de aleación de alta resistencia, diseñada para capacidades que van desde 50 kg hasta 300 kg. Esta celda de carga de viga de corte está optimizada para conexión en paralelo, lo que la hace adecuada para varias básculas camioneras electrónicas ultradelgadas, básculas de grúa de vía única, básculas de tolva y otros sistemas de pesaje industriales. También puede equiparse con módulos de pesaje para básculas de tanques, básculas dosificadoras y básculas de tolva. Hay disponibles diferentes longitudes de cable y otras opciones.
Esta celda de carga de viga de corte ofrece un error combinado de ≤±0,05%FS, no linealidad de ≤±0,05%FS y repetibilidad de ≤±0,02%FS La salida nominal es de 2,0±0,01mV/V, el equilibrio cero es de ±1,00%mV/V y la resistencia de aislamiento es ≥5000MΩ/100VDC. Con una excitación recomendada de 10~15 VCC, este sensor proporciona mediciones confiables para aplicaciones industriales de servicio pesado.
El WL-124 ofrece protección IP66 como estándar, con clasificaciones más altas personalizables. Funciona entre -10 °C y 50 °C. El cable estándar es de Φ5,4 mm × 6000 mm, con longitudes personalizadas disponibles. La sobrecarga segura es del 150 % FS. La construcción de acero aleado garantiza un rendimiento robusto bajo cargas elevadas y condiciones adversas.
Aplicación típica:
-
Básculas camioneras electrónicas ultrafinas: pesaje de bajo perfil para vehículos
-
Básculas grúa monovía: pesaje aéreo para cargas elevadas
-
Balanzas de tolva: pesaje por lotes de materiales a granel
-
Básculas de tanques: monitoreo de recipientes de almacenamiento de líquidos o sólidos
-
Balanzas dosificadoras: dosificación precisa de ingredientes para procesos industriales
-
Módulos de pesaje: integrados en sistemas de pesaje industriales personalizados
Presupuesto:
| Capacidad |
50~300kg |
| Error combinado |
0,05 % escala completa |
| No linealidad |
0,05 % escala completa |
| Repetibilidad |
0,02% FS |
| Salida nominal |
2,0 ± 0,01 mV/V |
| Saldo Cero |
±1,00%mV/V |
| Resistencia de aislamiento |
>5000MΩ/100 VCC |
| Excitación recomendada |
10~15 VCC |
| Material |
Acero aleado |
| Temperatura de funcionamiento |
-10~50°C |
| Sobrecarga segura |
120%FS |
| clase IP |
IP66 (Personalizable) |
| Tamaño del cable |
Ф5.4x6000mm(Personalizable) |
Dimensión (milímetro):
Dirección de carga:
Alambrado:
