Características y aplicaciones
La WL-117 es una célula de carga de punto único construida con aleación de aluminio de alta resistencia, que cubre un amplio rango de capacidad de 50 kg a 500 kg.Esta célula de carga de punto único admite grados de precisión opcionales C3 o C4 y presenta una excelente consistencia de salida nominalLas longitudes de los cables y otras opciones se pueden personalizar para satisfacer necesidades específicas de instalación.
Esta célula de carga de punto único alcanza un error combinado del 0,015% F.S., una no linealidad del 0,02% F.S. y una repetibilidad del 0,015% F.S. La salida nominal es de 2,0 ± 0,05 mV/V, el equilibrio cero es de ± 0,2% mV/V,y la resistencia de aislamiento es ≥ 5000MΩ/100VDCCon una excitación recomendada de 5 a 15 VDC, este sensor proporciona mediciones estables y repetibles para aplicaciones de capacidad media a alta.
El WL-117 ofrece protección IP65 como estándar, con calificaciones más altas personalizables disponibles.9 mm según la carga aplicadaEl cable estándar es de Φ5 mm × 3000 mm, y las longitudes personalizadas se pueden ordenar.
Aplicación típica:
-
Balanzas de banco: pesaje de la mesa para el control de calidad y para la partición
-
Escalas de precios: sistemas de cálculo de precios al por menor con opciones legales para el comercio
-
Pesado de las tolvas y de los depósitos: control de los niveles de material a granel
-
Balanzas de cinta transportadora: pesaje continuo en movimiento de los sólidos a granel
-
Pesadores de comprobación: verificación de los pesos de los paquetes en las líneas de alta velocidad
-
Plataformas multisensores paralelas: balanzas de suelo y grandes puentes de pesaje industriales
Especificaciones:
| Capacidad |
50/100/150/200/250/300/400/ 500 kg |
| Producción nominal |
2Se aplicarán las siguientes medidas:
|
| Clase de precisión |
C3 |
| Error combinado |
± 0,015% F.S. |
| Saldo cero |
Se aplicarán las siguientes medidas: |
| No linealidad |
± 0,02% de F.S. |
| La histeresis |
± 0,017% F.S. |
| Repetibilidad |
± 0,015% F.S. |
| Efecto de la temperatura en la sensibilidad |
± 0,008% F.S./10°C |
| Efecto de la temperatura sobre el cero |
± 0,0125% F.S./10°C |
| Resistencia de entrada |
380 ± 10Ω |
| Resistencia de salida |
350 ± 5Ω |
| Resistencia al aislamiento |
Se aplicarán las siguientes medidas: |
| Excitación recomendada |
5-15VDC |
| Rango de temperatura compensado |
-10 ~ 40 °C |
| Rango de temperatura de funcionamiento |
-30 ~ 70 °C |
| Sobrecarga segura |
El 150% F.S. |
| Sobrecarga máxima |
200% F.S. |
| Clasificación IP |
IP65 (se puede personalizar) |
| Tamaño del cable |
Para los vehículos de las categorías M1, M2 y M3 |
| El material |
De aleación de aluminio |
| Deslocamiento nominal |
0.6-0.9 mm |

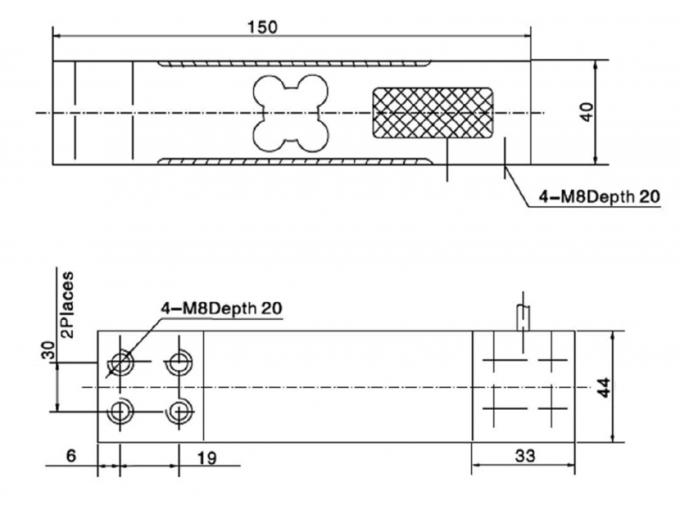

Dimensión (mm):

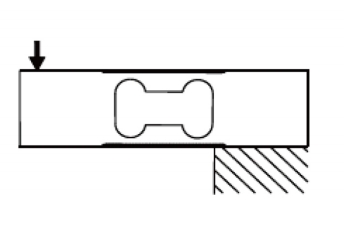

Dirección de carga:

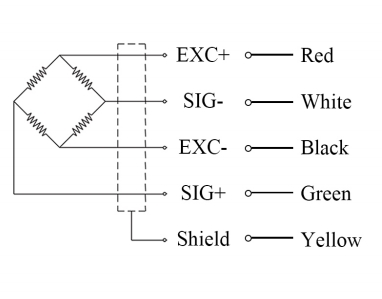

El cableado:
